【笔记】【百人计划】图形2.5 BUMP图改进

一、凹凸贴图Bump Mapping

• 把物体的细节分为三种尺度
  • 宏观尺度（覆盖很多像素）
    • 由几何图元来表示
  • 中观尺度（覆盖少量像素）
    • 细节复杂，无法使用单个三角形渲染，并且足够大
  • 微观尺度（可能覆盖小于一个像素）
    • 在着色模型当中表现，模拟物体表面微观几何形状的相互作用

凹凸映射是模拟中观尺度的常用方法之一，能够让观察者感知到比几何模型尺度更小的细节

基本思想：在纹理中把尺度细节相关的信息编码进去，在着色过程中用受到干扰的表面代替真实表面，就让表面看起来具有小尺度的细节。

总之，凹凸贴图是对物体表面贴图进行变化再进行光照计算的一种技术。（增加物体真实感，但不需要额外的几何复杂度）

• 分类
  • 法线贴图
  • 视差贴图
  • 浮雕贴图

在这三种技术中都会用到法线(贴图)

二、法线贴图Normal Mapping

法线贴图是一张存有物体局部表面法线信息的贴图。

计算光照时，程序读取法线图，并获取当前着色点的法线信息，结合光照信息进行光照计算。

法线贴图一般由高模映射到对应的底模上来生成，但像金属、木头等细节丰富的物体，可借助程序化软件如：Photoshop,Substance Designer等生成对应法线贴图

切线空间

法线的储存一般放在模型的切线空间中

• 切线空间
  • 物体表面切线、副切线、法线方向为基，组成的几何空间
• 读取切线空间法线，需要将法线从切线空间转换到世界空间

世界和切线空间转换

切线空间坐标系的正交基是世界空间下的顶点法线（N）、切线（T）、副切线（B），法线为z轴，切线为x轴，副切线为y轴

构建一个3x3的矩阵做空间向量的坐标系转换。
$$
TBN = \begin{bmatrix}T_x&B_x&N_x\
T_y&B_y&N_y\
T_z&B_z&N_z\
\end{bmatrix}\
\ \
TBN^{-1}=TBN^T=\begin{bmatrix}T_x&T_y&T_z\
B_x&B_y&B_z\
N_x&N_y&N_z\
\end{bmatrix}\
$$
想不清哪个是世界-切线，哪个是切线-世界，考虑一个单位阵，左乘矩阵，看看会变成什么就知道了。

• 切线空间的好处
  • 切线空间记录的是相对的法线信息，对于一个物体表面记录的法线扰动，可以同样应用到球形物体上（植物的光照处理），但是模型空间记录法线就是绝对的，只能在该物体上用。
  • 方便制作UV动画，贴图采样变化一致
  • 法线纹理可重用
  • 便于计算储存，0-1的储存映射范围，知道两个可以计算另一个
• Unity中法线贴图的压缩格式
  • 非移动平台，unity会把法线贴图转换成DXRT5nm格式，这种格式只有两个有效通道AG通道，可以节省空间

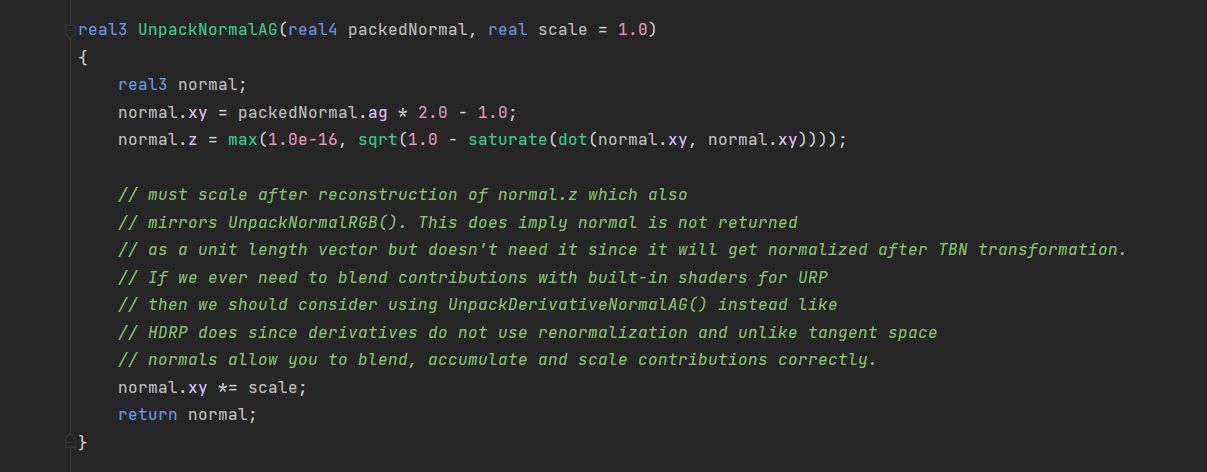

    • 在DXRT5nm格式中，AG通道分别储存对应法线的x，y分量，z分量需要通过一个简单的计算求得。
  • 移动平台，unity使用传统RGB通道

三、视差贴图Parallax Mapping

法线贴图只能改变法线而改变光照，无法使模型表面产生遮挡效果

视差贴图Parallax Mapping是一种类似法线贴图的技术。它用于提高模型表面细节并赋予其遮挡关系，可以和法线贴图一起使用。

视差贴图需要引进一张新的贴图——高度图。高度图一般是用于顶点位移使用的（位移/置换贴图 Displacement mapping），但性能消耗高，需要大量三角形。视差贴图的核心是改变纹理坐标来改变遮挡关系，视差贴图就利用储存模型信息的高度图，利用模型表面高度信息来对纹理进行偏移。

在着色时，模型在切线空间下所有点都在切平面内（0.0），核心就是对于要计算的片元A时，真正应该计算的点是视线与物体的“实际”交点B点。

要计算B点，就需要AB两点在平面上的UV偏差，为了简便，采取近似计算的方法，根据高（深）度图及切线空间下视角方向，近似求解偏移量，视角方向（v）与切平面的正切值与A点的高度值相乘来近似求解，并通过一个缩放值来控制。（有比较大的误差，必须要用这个scale来调整）
$$
d = \frac{v.xy}{v.z}\cdot ha\cdot scale
$$

陡峭视察映射Steep Parallax Mapping

陡峭视察映射也是近似，但更准确一些

陡峭视察映射将深度分为等距的若干层，从顶端开始采样，并且每次沿视角方向偏移一定值，若当前层深度大于采样出的深度，则停止检查并返回结果

（有点ray marching的感觉，那其实在优化上也可以借鉴一下分级采样？https://xzyw7.github.io/post/CbZTf-uM4/#real-time-global-illuminationscreen-space）

也可以根据v和n的角度来对采样层数进行控制

四、浮雕贴图Relief Mapping

视差贴图在使用较大的uv偏移时存在失真。

浮雕贴图更容易提供更多的深度，还可以做自阴影、AO效果

实现方法

浮雕映射一般采用射线步进、二分查找来决定uv偏移量

第一种使用射线步进来查找可能的交点（直接用二分查找可能漏掉较薄的区域导致结果不准确），确定交点位于哪一个步进内。之后在该步进内使用二分查找快速确定交点位置，最后返回结果，偏移贴图。

• 解决最后一步二分查找性能开销问题
  • 视差闭塞贴图（Parallax Occlusion Mapping）
  • 在步进后，分别对步进两端uv值采样，对结果插值，作为p点的结果（插值导致表面平滑效果更好）

作业

结合先行版基础渲染光照介绍（一）将本次课所讲的案例结合进先前的光照效果

这里就4个案例嘛

法线贴图

左一：standard shader

左二：custom shader，使用法线贴图

右一：custom shader，无法线贴图

struct v2f {
    float4 pos : SV_POSITION;
    float3 normal : TEXCOORD0;
    float3 worldPos : TEXCOORD1;
    float2 uv : TEXCOORD2;
    float3 tangent : TEXCOORD3;
    float3 bitangent : TEXCOORD4;


};

fixed3 normal = normalize(i.normal);
fixed3x3 TBN = fixed3x3(normalize(i.tangent),normalize(i.bitangent),normal);
TBN = transpose(TBN);//Unity shader的矩阵是行优先的，所以我们要取个转置；
fixed3 bump = normalize(UnpackNormal(tex2D(_Normal, i.uv)));
normal = normalize(mul(TBN,bump));

不想像入门精要那样传一整个矩阵，我们可以传递的变量也是有限的，甚至可以只传tangent，副切线用叉乘计算。甚至也可以用之前的ddx和ddy的trick来计算。

https://xzyw7.github.io/post/zezxM-QCJ/#ddxddy%E4%B8%8E%E6%B3%95%E7%BA%BF%E8%B4%B4%E5%9B%BE

（Tips：有注意到在learnopengl中有描述，在一些网格较大的时候，出现TBN不互相垂直的情况，可以用施密特正交化来解决。）

视差贴图

这个时候发现……狮子模型这个素材没有高度图……还得换个素材……

fixed3 LightDir = normalize(UnityWorldSpaceLightDir(i.worldPos));//normalize(_WorldSpaceLightPos0.xyz);//
fixed3 ViewDir = normalize(UnityWorldSpaceViewDir(i.worldPos));//normalize(_WorldSpaceCameraPos.xyz - i.worldPos);
float3 h = normalize(LightDir + ViewDir);


fixed3 normal = normalize(i.normal);
fixed3 bitangent = normalize(cross(normal,i.tangent.xyz) * i.tangent.w);
fixed3x3 TBN = fixed3x3(normalize(i.tangent.xyz),bitangent,normal);
TBN = transpose(TBN);

//视差贴图
float height = tex2D(_heightMap,i.uv).r;
float3 ViewDirTS = normalize(mul(transpose(TBN),ViewDir));
float2 offUV = ViewDirTS.xy/ViewDirTS.z * height * _heightScale;
i.uv -= offUV;

//法线贴图
fixed3 bump = normalize(UnpackNormal(tex2D(_Normal, i.uv)));
normal = normalize(mul(TBN,bump));

视差贴图在视线接近垂直的时候效果还是很好的，但是正如learnopengl中所说，当从一个角度看过去的时候，会有一些问题产生（和法线贴图相似），陡峭的地方会产生不正确的结果。并且它的效果非常依赖于_heightScale这一参数

陡峭视差贴图

float2 steepParallaxMapping (float2 uv, float3 viewDir) {
    float numLayers = 20;
    float layerHeight = 1.0/numLayers;
    float2 deltaUV = 1.0/numLayers * viewDir.xy / viewDir.z * _heightScale;
    float2 currentUV = uv;
    float currentHeight = tex2D(_heightMap,uv).r;
    float currentLayerHeight = 0.0;
    while(currentLayerHeight < currentHeight)
    {
        currentUV -= deltaUV;
        currentHeight = tex2Dlod(_heightMap, float4(currentUV,0.0,0.0)).r;
        //currentHeight = tex2Dgrad(_heightMap, currentUV,0.0,0.0).r;
        currentLayerHeight += layerHeight;
    }
    return currentUV;
}

中间一直出现的报错“unable to unroll loop”，给tex2D改成tex2Dlod或tex2Dgrad就好了

参考

https://zhuanlan.zhihu.com/p/391443312

https://zhuanlan.zhihu.com/p/144434084

https://stackoverflow.com/questions/57994423/why-i-cant-use-tex2d-inside-a-loop-in-unity-shaderlab

tex2D只能从“均匀控制流”调用，因为它必须通过计算“导数”来计算LOD。tex2Dlod没有，因为您提供了LOD。

tex2Dlod和tex2Dgrad都能指定纹理层，所以能够在循环中调用。

浮雕贴图

float2 steepParallaxMapping (float2 uv, float3 viewDir) {
    float numLayers = 20;
    float layerHeight = 1.0/numLayers;
    float2 deltaUV = 1.0/numLayers * viewDir.xy / viewDir.z * _heightScale;
    float2 currentUV = uv;
    float currentHeight = tex2D(_heightMap,uv).r;
    float currentLayerHeight = 0.0;
    while(currentLayerHeight < currentHeight)
    {
        currentUV -= deltaUV;
        currentHeight = tex2Dlod(_heightMap, float4(currentUV,0.0,0.0)).r;
        currentLayerHeight += layerHeight;
    }
    float2 left = currentUV;
    float2 right = currentUV+deltaUV;
    float dist = 1;
    float2 midpoint = (left+right)/2;
    int i = 0;
    while (i<10) {
        midpoint = (left+right)/2;
        currentHeight = tex2Dlod(_heightMap, float4(midpoint,0.0,0.0)).r;
        currentLayerHeight = length(midpoint)/length(viewDir.xy) * viewDir.z;
        if (currentLayerHeight < currentHeight) {
            right = midpoint;
            dist = currentHeight - currentLayerHeight;
        } else if (currentLayerHeight > currentHeight) {
            left = midpoint;
            dist = -currentHeight + currentLayerHeight;
        } else {
            break;
        }
        i++;
    }
    return midpoint;

}

视察闭塞贴图

float2 left = currentUV;
float2 right = currentUV+deltaUV;

float afterDepth  = currentHeight-currentLayerHeight;
float beforeDepth = tex2D(_heightMap, right).r -currentLayerHeight + layerHeight;

float weight = afterDepth / (afterDepth - beforeDepth);
float2 finalTexCoords = right * weight + left * (1.0 - weight);

return finalTexCoords;

POM是肉眼可见的效果不错（上：SPM，中：RPM，下：POM），RPM就不太能看得出变化了，但其实还是有的

参考资料

[1] https://www.bilibili.com/video/BV1Ub4y1Z765 【技术美术百人计划】图形 2.5 BUMP图改进

[2] Unity Shader入门精要 p146-155

[3]
https://learnopengl-cn.github.io/05%20Advanced%20Lighting/05%20Parallax%20Mapping/
