【笔记】【百人计划】图形4.1 Bloom算法

一、Bloom算法介绍

Bloom，也称辉光效果。模拟摄像机的一种图像效果，让物体具有真实的明亮效果。

1.1 实现思路

1. 提取原图较量区域
2. 模糊该图像
3. 与原图混合

1.2 前置知识

1.2.1 HDR与LDR

https://xzyw7.github.io/post/1_JYIZ9Hm/

如果在LDR中 使用Bloom，那么阈值提取的亮度区域不会超过1，并且光源的亮度很可能和环境中的亮度接近，导致不希望出现bloom的地方也被模糊了，因此HDR更适合使用Bloom。

1.2.2 高斯模糊

• 高斯模糊（Gaussian Blur）
  • 一种图像模糊
  • 减少图像噪声、降低细节层次
  • 通过高斯函数定义一个卷积核，对图像进行卷积。

• 计算高斯核
  • 用核的位置坐标带入高斯函数，计算结果进行归一化

• 二维高斯核
  • 计算量大，N*N*W*H次纹理采样
  • 可分离性：可拆成两个一维高斯核，计算次数为（N+N）*W*H
  •

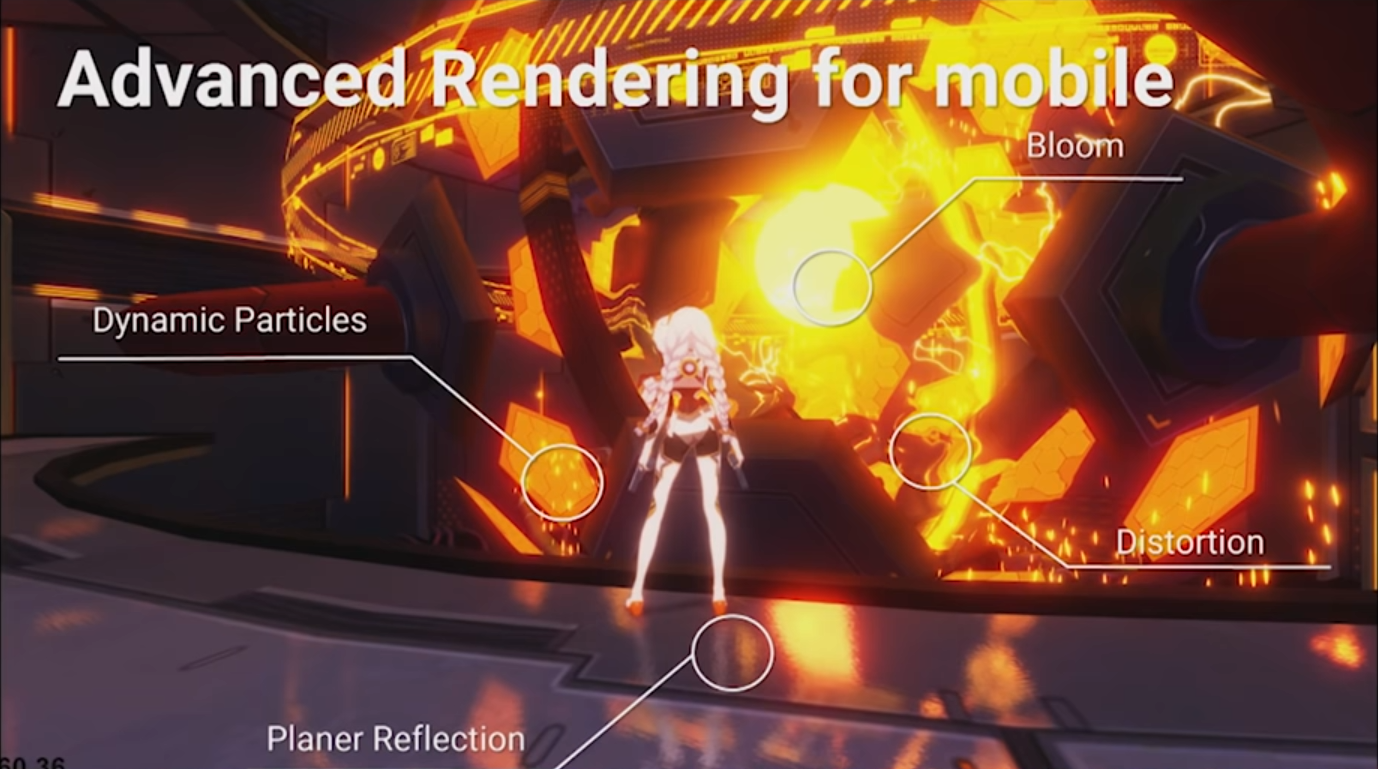

二、Bloom算法应用

• 配合自发光贴图
• 配合特效
• GodRay效果（基于径向模糊的后处理）
• 配合Tone Mapping

三、Bloom算法实现

• 思路
  • C#：调用OnRenderImage函数
  • Shader：使用4个Pass完成Bloom效果
• 但是要做后处理的效果，我们首先使用入门精要中的PostEffectsBase作为基类。这个基类就暂且不研究了。

MonoBehaviour.OnRenderImage这个生命周期函数，用于获取RT与输出处理后的RT

这里还用到了一个重要的api，Graphics.Blit。用途是用指定的某个材质（的某个pass）来处理一个Texture，并储存到结果的RT。（pass为-1时，将依次调用所有pass）

https://docs.unity3d.com/ScriptReference/Graphics.Blit.html

其中src纹理会被传递给Shader中的_MainTex纹理属性。所以我们在脚本中看不到对_MainTex的处理，因为这是默认的

using System.Collections;
using System.Collections.Generic;
using UnityEngine;

public class Bloom : PostEffectsBase//提供了检查shder和材质的方法
{
    public Shader bloomShader;
    private Material bloomMaterial = null;
    public Material material{
        get{
            bloomMaterial = CheckShaderAndCreateMaterial(bloomShader, bloomMaterial);
            return bloomMaterial;
        }
    }

    [Range(0,4)]
    public int iterations = 3;//模糊迭代次数
    [Range(0.2f, 3.0f)]
    public float blurSpread = 0.6f;//模糊范围
    [Range(1,8)]
    public int downSample = 2;//下采样系数
    [Range(0.0f, 4.0f)]
    public float luminanceThreshold = 0.6f;
    void OnRenderImage(RenderTexture src, RenderTexture dest) {
        if (material != null) {
            material.SetFloat("_LuminanceThreshold", luminanceThreshold);
            int rtW = src.width / downSample;
            int rtH = src.height / downSample;

            RenderTexture buffer0 = RenderTexture.GetTemporary(rtW,rtH,0);//创建缓冲区
            buffer0.filterMode = FilterMode.Bilinear;//双线性滤波
            // 提取亮度区域
            Graphics.Blit(src,buffer0, material, 0);//src,dest,mat,pass

            for(int i=0;i<iterations;i++) {
                // vertical filter Pass
                material.SetFloat("_BlurSize", 1.0f+i*blurSpread);
                RenderTexture buffer1 = RenderTexture.GetTemporary(rtW,rtH,0);
                Graphics.Blit(buffer0,buffer1,material,1);

                // horizontal filter Pass
                RenderTexture.ReleaseTemporary(buffer0);
                buffer0 = buffer1;//每次模糊使用的都是上一次模糊后的结果
                buffer1 = RenderTexture.GetTemporary(rtW,rtH,0);
                Graphics.Blit(buffer0,buffer1,material,2);

                RenderTexture.ReleaseTemporary(buffer0);
                buffer0 = buffer1;
            }
			// Blend Pass
            material.SetTexture("_Bloom", buffer0);
            Graphics.Blit(src,dest,material,3);
            RenderTexture.ReleaseTemporary(buffer0);
        } else {
            Graphics.Blit(src,dest);
        }
    }
}

同样地，在shader里我们也要写好这4个pass。并且，这个shader是不需要创建材质然后赋给物体对象的。

材质是在脚本中创建的，并且通过Graphics.Blit这一API来调用pass对RT进行处理。

屏幕后处理实际上是在场景中绘制一个与屏幕同款同高的quad，

我们片段着色器输出pos并对x，y分别除以分辨率，就是这个结果。Z分量始终为1，x，y以左上角为坐标原点。所以Shader中我们仍然对顶点进行正常的变换处理。

Shader "Custom/Bloom"
{
    Properties
    {
        _MainTex ("Base(RGB)", 2D) = "white" {}
        _Bloom("Bloom(RGB)",2D)="black"{}
        _LuminanceThreshold("Luminance Threshold",Float)=0.5
        _BlurSize("Blur Size", Float) = 0.5
    }
    SubShader
    {
        CGINCLUDE
        #include "UnityCG.cginc"
        sampler2D _MainTex;
        half4 _MainTex_TexelSize;
        sampler2D _Bloom;
        float _LuminanceThreshold;
        float _BlurSize;


        struct v2fExtractBright {
            float4 pos : SV_POSITION;
            half2 uv : TEXCOORD0;
        };
        v2fExtractBright vertExtractBright(appdata_img v) {
            v2fExtractBright o;
            o.pos = UnityObjectToClipPos(v.vertex);
            o.uv = v.texcoord;
            return o;
        }
        fixed luminance(fixed4 color) {
            return 0.2125 * color.r + 0.7154 * color.g + 0.0721 * color.b;
        }

        fixed4 fragExtractBright ( v2fExtractBright i) : SV_Target {
            fixed4 c =tex2D(_MainTex, i.uv);
            fixed val = clamp(luminance(c)-_LuminanceThreshold, 0.0 ,1.0);
            return c*val;
        }

        struct v2fBlur {
            float4 pos: SV_POSITION;
            half2 uv[5] : TEXCOORD0;
        };

        v2fBlur vertexBlurVertical(appdata_img v) {
            v2fBlur o;
            o.pos = UnityObjectToClipPos(v.vertex);

            half2 uv = v.texcoord;
            o.uv[0] = uv;
            o.uv[1] = uv + float2(0.0, _MainTex_TexelSize.y *1.0) * _BlurSize;
            o.uv[2] = uv - float2(0.0, _MainTex_TexelSize.y *1.0) * _BlurSize;
            o.uv[3] = uv + float2(0.0, _MainTex_TexelSize.y *2.0) * _BlurSize;
            o.uv[4] = uv - float2(0.0, _MainTex_TexelSize.y *2.0) * _BlurSize;
            return o;
        }
        v2fBlur vertexBlurHorizontal(appdata_img v) {
            v2fBlur o;
            o.pos = UnityObjectToClipPos(v.vertex);

            half2 uv = v.texcoord;
            o.uv[0] = uv;
            o.uv[1] = uv + float2( _MainTex_TexelSize.x *1.0, 0.0) * _BlurSize;
            o.uv[2] = uv - float2( _MainTex_TexelSize.x *1.0, 0.0) * _BlurSize;
            o.uv[3] = uv + float2( _MainTex_TexelSize.x *2.0, 0.0) * _BlurSize;
            o.uv[4] = uv - float2( _MainTex_TexelSize.x *2.0, 0.0) * _BlurSize;
            return o;
        }
        fixed4 fragBlur(v2fBlur i) :SV_Target {
            float weight[3] = {0.4026, 0.2442, 0.0545};
            fixed3 sum = tex2D(_MainTex, i.uv[0]).rgb * weight[0];

            for (int it = 1; it < 3;it++) {
                sum += tex2D(_MainTex, i.uv[it*2-1]).rgb * weight[it];
                sum += tex2D(_MainTex, i.uv[it*2]).rgb* weight[it];

            }
            return fixed4(sum, 1.0);
        }
        struct v2fBloom {
            float4 pos : SV_POSITION;
            half4 uv : TEXCOORD0;
        };
        v2fBloom vertBloom(appdata_img v) {
            v2fBloom o;
            o.pos = UnityObjectToClipPos(v.vertex)/3;
            o.uv.xy = v.texcoord;
            o.uv.zw = v.texcoord;
            #if UNITY_UV_STARTS_AT_TOP
            if (_MainTex_TexelSize.y<0.0) {
                o.uv.w = 1.0-o.uv.w;
            }
            #endif
            return o;
        }

        fixed4 fragBloom(v2fBloom i): SV_Target {
            return tex2D(_MainTex, i.uv.xy) + tex2D(_Bloom, i.uv.zw);//fixed4(i.pos.x/1920,i.pos.y/1080,i.pos.z,1);//
        }

        ENDCG
        ZTest Always Cull off ZWrite off
        Pass {
            CGPROGRAM
            #pragma vertex vertExtractBright
            #pragma fragment fragExtractBright
            ENDCG

        }
        Pass {
            CGPROGRAM
            #pragma vertex vertexBlurVertical
            #pragma fragment fragBlur
            ENDCG

        }
        Pass {
            CGPROGRAM
            #pragma vertex vertexBlurHorizontal
            #pragma fragment fragBlur
            ENDCG

        }
        Pass {
            CGPROGRAM
            #pragma vertex vertBloom
            #pragma fragment fragBloom
            ENDCG

        }
    }
    FallBack "Diffuse"
}

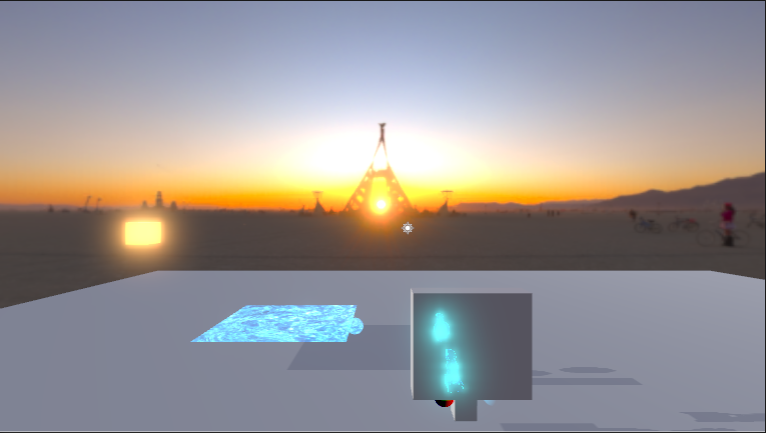

模糊后

但是依然存在一个问题。

就是这个downSample和高斯模糊什么关系？很容易想到，用同样的核进行滤波，下采样后滤波再上采样回去，会更模糊。这就相当于用更大的核来进行滤波。

【笔记】【百人计划】图形2.7 LDR与HDR | XZYW (xzyw7.github.io)

在LDR与HDR的笔记中曾经提到过Unity的Bloom方式。Unity就是多次下采样来完成Bloom效果的，不妨把它叫做coreSize的方法

我们也可以做这样的处理，只需要在每次迭代中增加下采样的次数就可以了。

还要做一个小小的修改就是blurSize的处理

material.SetFloat(“_BlurSize”, 1.0f);教程中为了达到这样的效果，采用了每次迭代增加BlurSize的方法，如下图（ https://zhuanlan.zhihu.com/p/471923875）。

我们这里每次迭代都增加下采样，自然不用做这个处理。

得到的更优的结果就是，在更大的迭代数下能够减少虚影

blurSpread过大会导致严重的虚影

到这里还有一个问题

就是其实我们会发现我们的辉光，一点都不辉，一点都不光，每次下采样后，模糊是模糊了，但是整个“光晕”也变暗了。

按照上面的说法，我们应该把每次下采样的结果叠加起来。于是我们再新建一个RT缓冲区，用来储存下采样模糊的叠加结果。

buffer1 = RenderTexture.GetTemporary(rtW,rtH,0);
material.SetTexture("_Bloom", buffer0);
Graphics.Blit(bufferResult1,buffer1,material,3);
RenderTexture.ReleaseTemporary(bufferResult1);
bufferResult1 = buffer1;

是理想中的辉光没错了。但是这种做法要注意控制迭代次数，因为亮度是叠加的，迭代次数太多会过曝。

但是这样做的时候，用blurSize的结果是非常好的，但是用coreSize就出问题了。迭代次数越多，像素化越严重，以下是3次迭代，再增加就没法看了。正如入门精要中提及，尽管downSample值越大，性能越好，但过大的DownSample可能会造成图像像素化。

的确，blurSize的方法只在最开始的时候做downSample，而coreSize的方法每一次迭代都进行下采样，是非常节省性能的，但在这种叠加的时候，就出现问题了，因为下采样的区域差别是指数级的，叠加后会形成明显的区分。

而blurSize的方法始终是在同一分辨率上做间隔采样，每次迭代只是增加了间隔数量，不会出现这种问题。

所以，为了好看的效果，还是老老实实用blurSize吧。

（不知道有没有更好的做法，能够用coreSize的方法的同时，得到均匀的Bloom）

• URP中的Bloom与本方法的Bloom

  •
  •

• 还有些小问题，之前加上bloom后一直出现game界面闪烁。。。就是鼠标移到game里面以后，或者移出来，画面会闪一下，运行时就很稳定。

RenderTexture buffer0 = RenderTexture.GetTemporary(rtW,rtH,0);//创建缓冲区
buffer0.filterMode = FilterMode.Bilinear;//双线性滤波
// 提取亮度区域
Graphics.Blit(src,buffer0, material, 0);//src,dest,mat,pass

// 新建一个RT buffer用来储存叠加结果
RenderTexture bufferResult1 = RenderTexture.GetTemporary(rtW,rtH,0);
for(int i=0;i<iterations;i++) {

    // vertical filter Pass
    //material.SetFloat("_BlurSize", 1.0f + i*blurSpread);
    material.SetFloat("_BlurSize", 1 + i * blurSpread);
    RenderTexture buffer1 = RenderTexture.GetTemporary(rtW,rtH,0);
    Graphics.Blit(buffer0,buffer1,material,1);

    // horizontal filter Pass
    RenderTexture.ReleaseTemporary(buffer0);
    buffer0 = buffer1;//每次模糊使用的都是上一次模糊后的结果
    buffer1 = RenderTexture.GetTemporary(rtW,rtH,0);
    Graphics.Blit(buffer0,buffer1,material,2);

    RenderTexture.ReleaseTemporary(buffer0);
    buffer0 = buffer1;
    //这里有个很重要的tips
    //buffer1的声明周期是在for循环内，进入下一次迭代，这里的buffer1就自动销毁了，经过测试，如果我们在这里释放buffer1的内存，后面所有的图像都没了。也就是说，buffer0指向的这块内存在这里被销毁了。而如果让它自然进入下一次迭代的化，buffer1生命周期结束，但是buffer0是指向这块内存的，仍然存在（参考智能指针）。
    //而且还要更复杂一些，似乎是因为GetTemporary的分配机制，他们的rt资源是重用的，gpu并没有分配新的rt。

    // 换一个新的temporal RT就不会出现这个问题。
    // 储存下采样结果
    material.SetTexture("_Bloom", buffer0);// 这一级的下采样结果
    RenderTexture bufferResult2 = RenderTexture.GetTemporary(rtW,rtH,0);// 把闲置的buffer1利用起来
    Graphics.Blit(bufferResult1,bufferResult2,material,3);
    RenderTexture.ReleaseTemporary(bufferResult1);
    bufferResult1 = bufferResult2;
}

https://blog.csdn.net/leonwei/article/details/54972653

https://docs.unity3d.com/ScriptReference/RenderTexture.html

• 实际上，我们的bloom的范围还应该受到亮度的影响

https://zhuanlan.zhihu.com/p/91390940发现这篇文章也做了相同的Bloom累加操作

看SSAO的开头的时候发现有同学提到catlike中也有Bloom的教程，去找了下放在这，之后可以看看这个是怎么处理这些细节的。

https://catlikecoding.com/unity/tutorials/advanced-rendering/bloom/

作业

1. 实现Bloom效果
2. 思考如何实现Bloom的mask功能，让区域不产生bloom效果

首先是理解这个问题，什么叫做Bloom的Mask。我的理解就是，正常的Bloom是对整张图片做后处理，那么整个画面都会受到一个全局的影响，而施加mask就是让场景中的一部分物体，虽然亮度超过阈值，但是不产生Bloom。

也就是说，在亮度提取的部分，给它一个Mask，不会提取到这部分亮度。

• FB的Alpha通道
  • 我们可以在物体渲染的最后在alpha通道加上我们的mask参数，然后在亮度提取的时候乘上alpha通道（mask）
  •
  • 可以看到问题就是，半透明发光物体也会被影响，但控制效果是达到了。

• 模板测试
  • 很自然而然的，这张mask我们可以用模板缓冲来做。
  • 就不实操了，纸上谈兵一下，渲染每个物体的时候把相关的mask写入模板缓冲，
  • 在亮度提取pass，用Equal或者其他什么操作，通过测试再提取亮度
• 传入一张Mask
  • 可以直接public指定一个Texture2D，然后作为参数
  • 我这里随便拖了个黑白的贴图，效果还是很好的。但是实用性好像不是很大
  •
